前言

用途：适用于电梯电缆，绝缘线，橡胶线，漆包线----等过粉线材。

特点：

1.使绝缘层表面的粉均匀，稳定，易操作。

2.能够良好的控制粉层的厚薄度。

3.通过静电控制吸附在电缆表面的滑石粉，减少滑石粉漂浮在工作环境中，并良好的改善工作环境。

4.自动加热系统能有效的保证滑石粉正常干湿度。

5.新款DS-30是一款无气压静电过粉机，使用内部循环系统，避免生产车间无气压或气压过小等问题，使用先进的计量添粉技术能更好的控制粉层的厚薄度。

安装场地

设备主体尺寸：

1.长130CM

2.宽105CM

3.高165CM

4.脚轮可推动

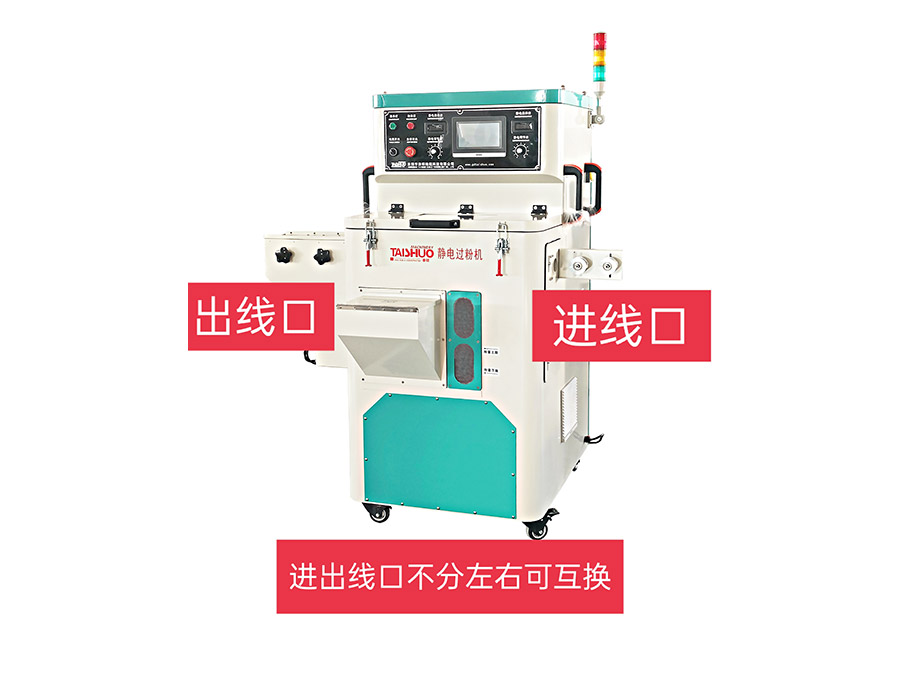

5.进出线口不分左右(可互换）

电源连接：220V 50/60HZ

设备主体尺寸

参数说明

型号:新款DS-30静电过粉机(不用外部气压)

电缆最大外径:40mm（线缆外径可定制）

中心高度:1000mm

空气压力:无

电源:220V 50HZ

最大功率:2KW

滑石粉: 800-1000目以上

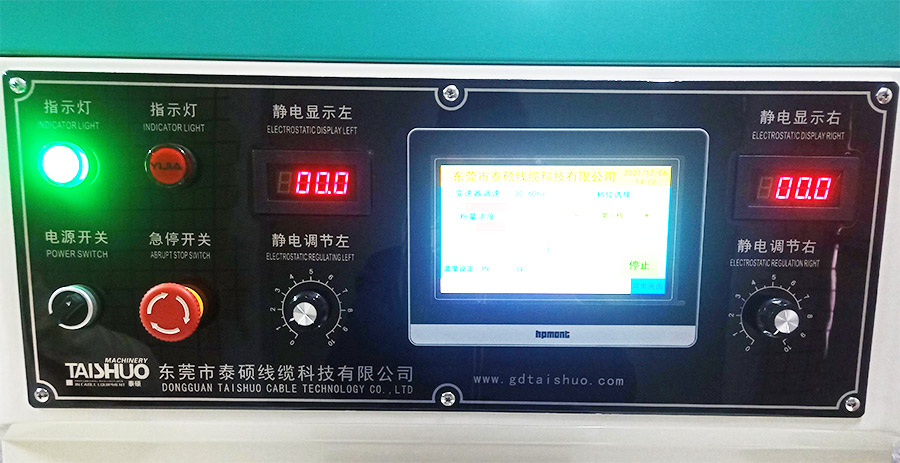

控制面板介绍

1.电源开关（电源指示灯）

2.急停开关（急停指示灯）

3.左静电-电位调节-静电显示（建议0-80）

4.右静电-电位调节-静电显示（建议0-80）

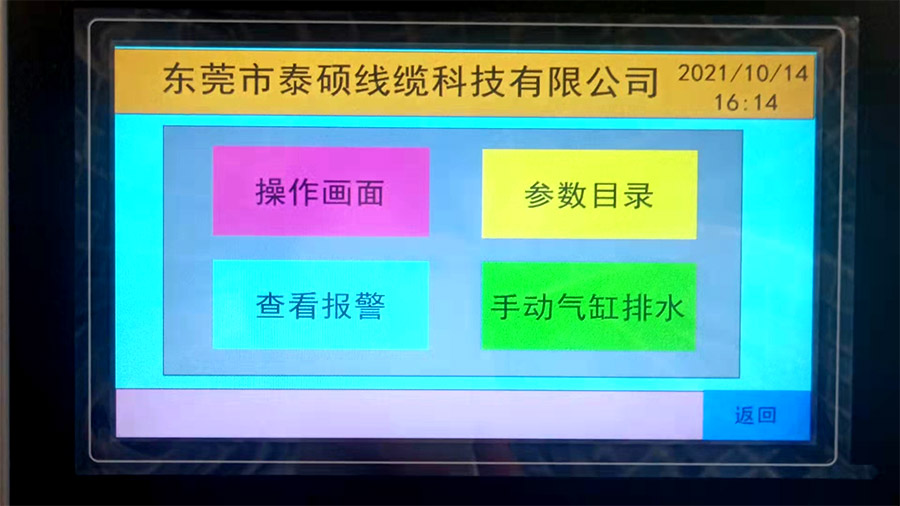

触摸屏控制

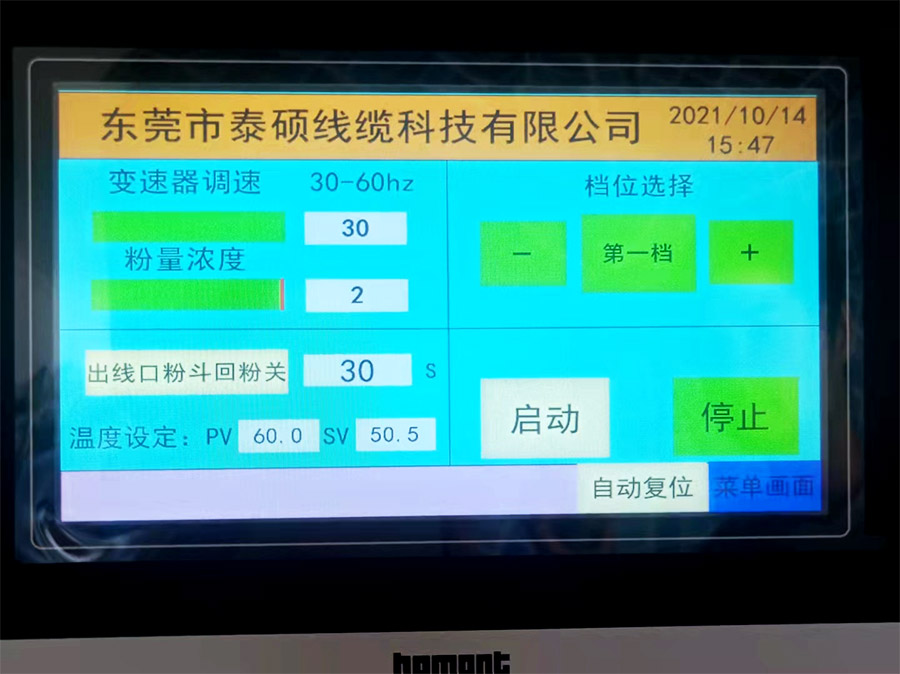

触摸屏设定

1．档位选择，有一至十一档可供选择，出厂已设定一至十档变速器调速和粉量浓度为固定值，如一至十档不能满足生产需求,十一档可手动设置变速器调速和粉量浓度。

2．温度设定，出厂设定为60℃[注:过粉温度为加热除湿功能：温度控制60+/-5℃,当前温度为内部运算温度供风机参考。(<55℃滑石粉不够干燥，易产生过粉不够均匀。＞65℃滑石粉产生变质，变色等问题) 。

(变频参数：30-60，最低不可超过35)

3．静电电位器调节，根据现场上粉厚薄1-10调节（如上粉要求很薄时，可关闭一个静电）；建议静电显示数值0-80左右。

4．粉量浓度，设定范围10~100，可调节粉尘厚薄度[注粉量浓度不要长时间设定:10%或＞80%，设备不间断报警，长时间减少使用寿命，建仪:20%~80%最佳。]。

5．（3,4）可相互配合，根据生产需要调节。

6．手动，自动（根据生产需要选择）。

7．文字显示栏，主要显示设备故障及耗材添加等信息。

8．参数设定：详见下页说明

注:过粉温度为加热除湿功能：温度控制60+/-5℃,当前温度为内部运算温度供风机参考。(<55℃滑石粉不够干燥，易产生过粉不够均匀。＞65℃滑石粉产生变质，变色等问题) 。

注粉量浓度不要长时间设定:10%或＞80%，设备不间断报警，长时间减少使用寿命，建仪:20%~80%最佳。

参数设置

点击参数目录

需要密码进入（密码123456）

输入密码后点击下页

1.细分（10000脉冲）

2.步进速度系数（1.5）

3.自动启动计数（3次）

4.设定爆破时间（3S）

5.爆破循环时间（120S）

6.第一次启动爆破延时（100S）

7.步进感应时间（200S）

8.抖回粉时间（30S）

9.频率下限（45HZ）

10.风机延时（10S）

以上为默认参数，如需更改请与厂商联系

进出线口方向

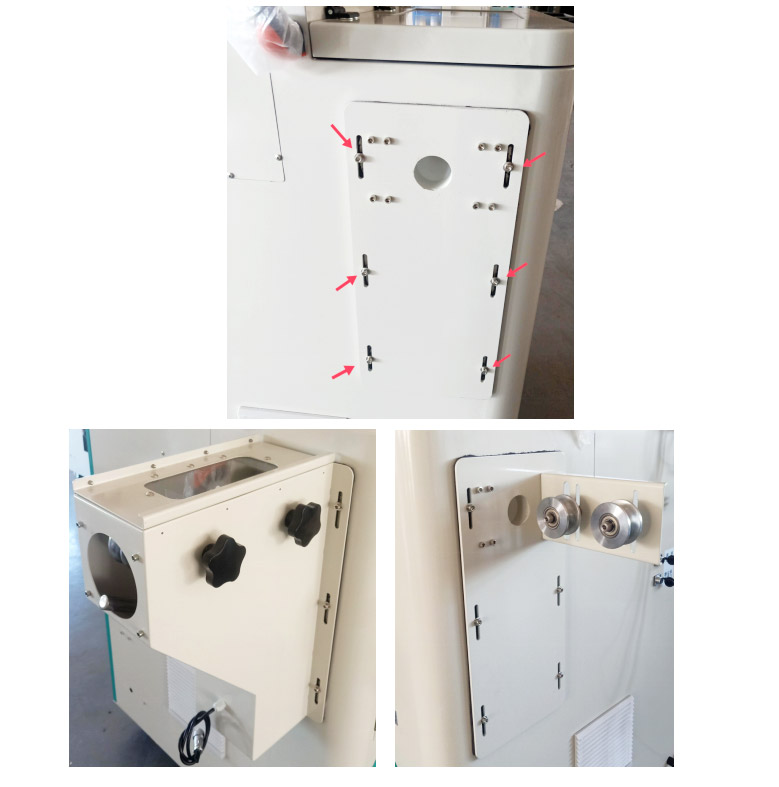

可根据生产需求更改进出线方向，将图片中箭头所示的六个螺丝扭下来，就可更换进出线方向

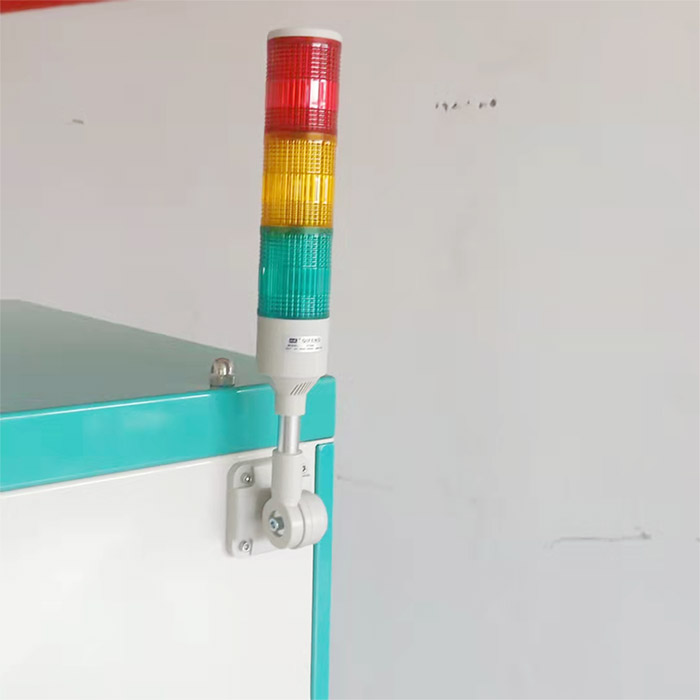

报警功能

红色：设备无法正常工作时闪亮。

黄色：滑石粉偏少是闪亮（有机玻璃观察窗口也可看到滑石粉的剩余量）。

绿色：是启动设备正常工作时亮起

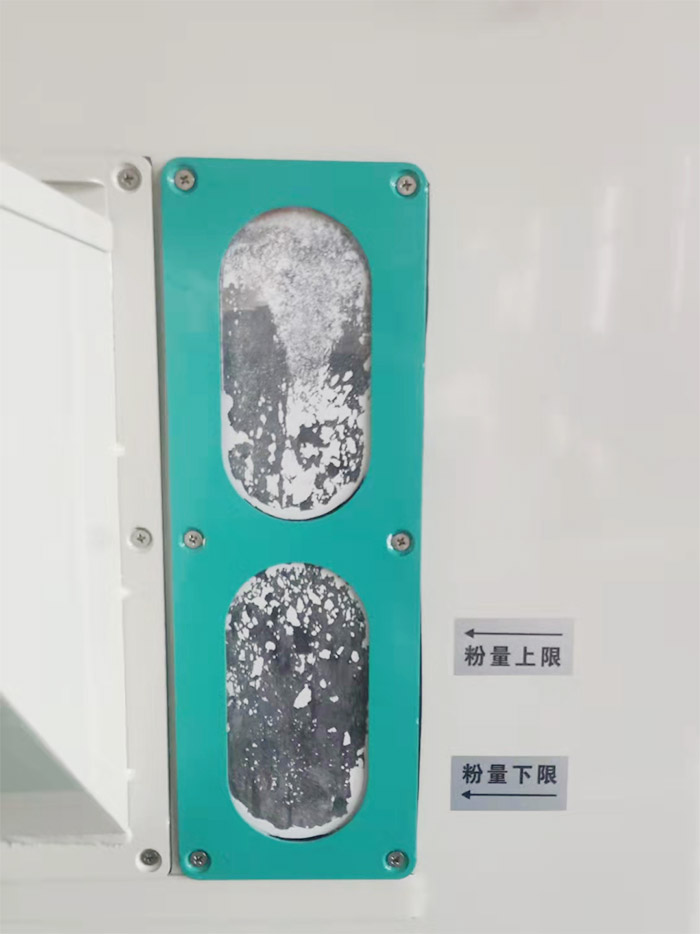

加粉量上下限

与报警功能页操作相同

红色：设备无法正常工作时闪亮。

黄色：滑石粉偏少时闪亮（有机玻璃观察窗口也可看到滑石粉的剩余量）。

绿色：是启动设备正常工作时亮起

注意事项

开机时注意接地滑石粉一定要保持干净无杂物，尽量按说明书操作使用。设备不使用时把总电源关闭，并保持外观清洁。

此处厂家建议1个月清理一次，把滑石粉沉淀异物清理干净。避免生产时滑石粉喷粉堵塞，从而造成不良线材！

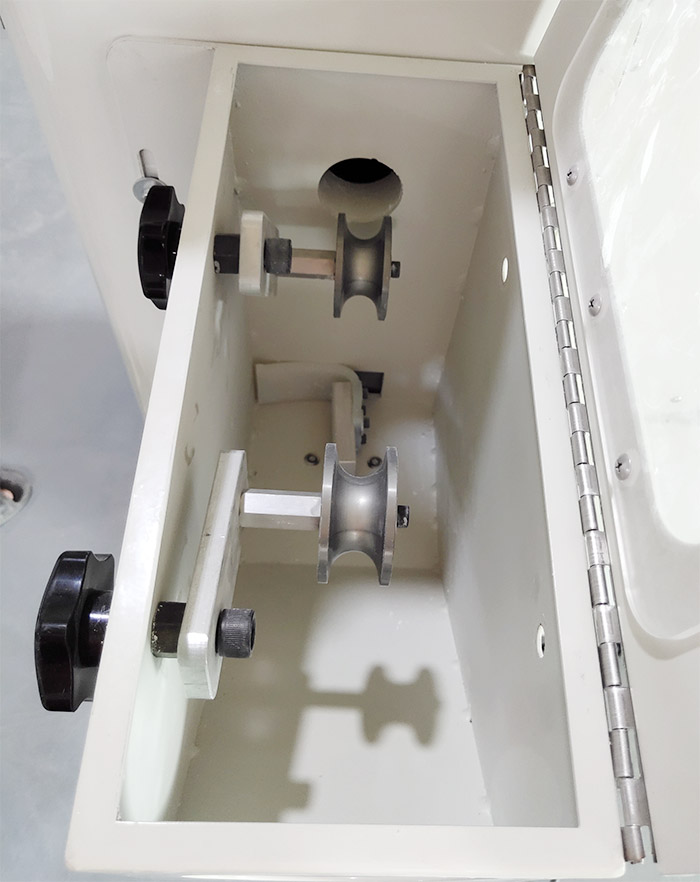

杂物清理处：厂商建议正常使用1个月清理一次杂物，以免造成喷粉不正常，如有杂物掉入粉箱内可在此处取出

重要提示：正确使用、定时维护可延长产品寿命!

清理及维护

长时间使用出线口会有多余的粉，可在控制屏幕点击“出线口粉斗回粉关”进行排粉.

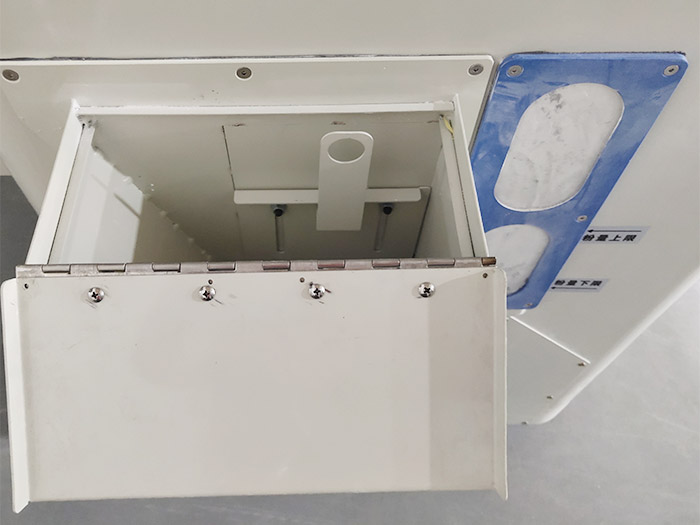

设备在正常工作时，设备粉箱内粉少是可从加粉口加粉，不 需要停机加粉。（长时间使用，粉箱内有异物，可将粉箱拆卸清除）
